气箱脉冲喷吹袋式除尘器
气箱脉冲喷吹袋式除尘器是在总结国内外同类产品优点的基础上,应用世界先进技术的新型环保设备。他综合了分室反吹和脉冲喷吹清灰类袋式除尘器的优点,克服了分室反吹强度不够,脉冲喷吹清灰鹤过滤同时进行的缺点,因而扩大了袋式除尘器的应用范围。该系列型除尘器采用分室整体清灰、大规模脉冲
后辰岳重型清灰的形势,设备结构紧凌,清灰能力强、效果好、滤袋使用寿命长,所以提高了除尘效率,延长了滤袋的使用寿命。

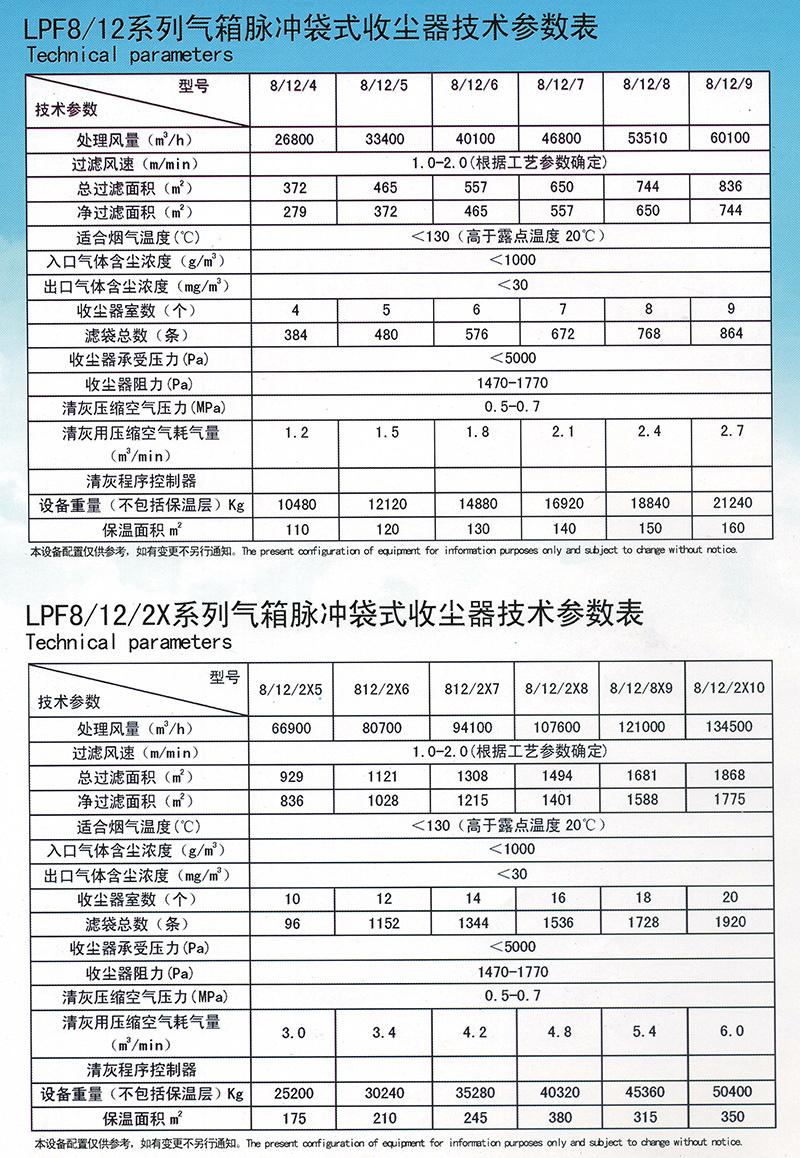

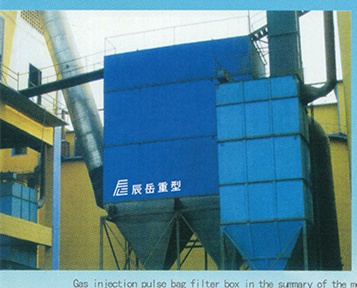

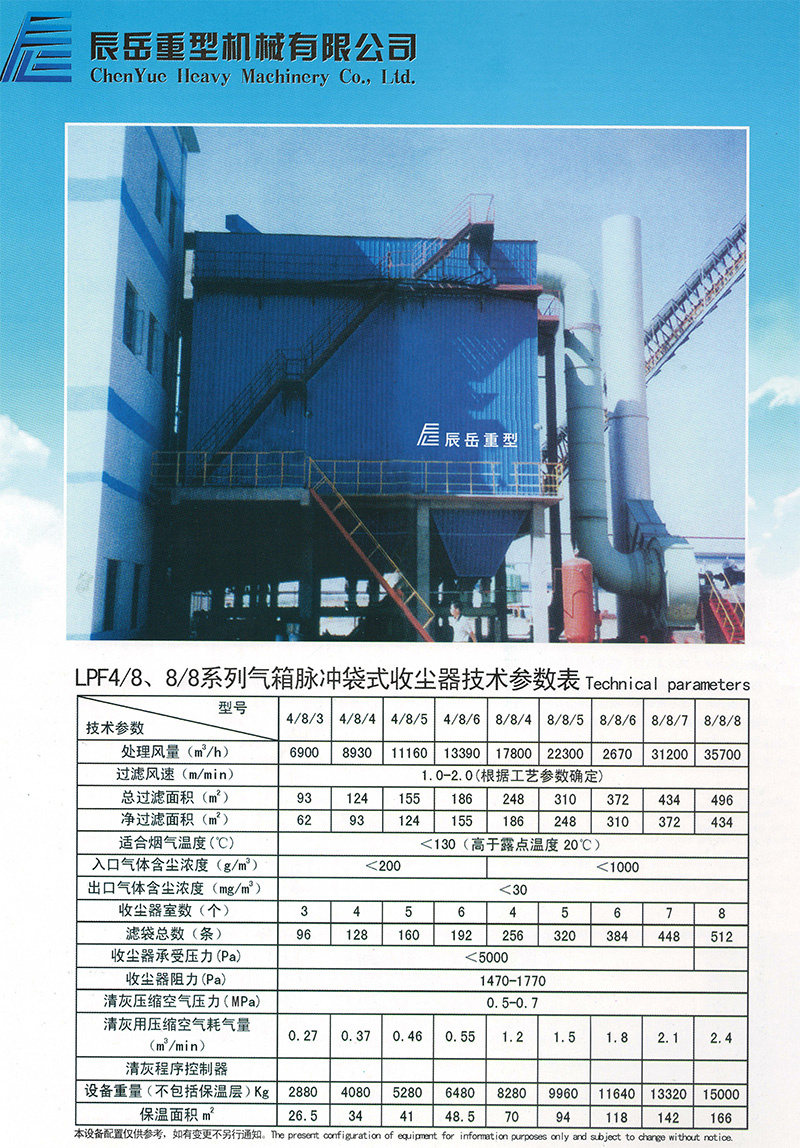

本系列除尘器为户外式,有不同室数和每室不同滤袋数组成。本系列除尘器共有33种规格。
构造和工作原理
本系列除尘器室外滤式袋式除尘器,本体为全钢结构,由壳体、灰斗、卸灰装置、支架和脉冲喷吹清灰系统等部分组成。
当含尘气体从进风口进入除尘器后,首先碰到进出风口中间的斜隔板,气流逆转方向流入灰斗,同时气体速度减慢。由于惯性作用,气体中的粗颗粒粉直接落入灰斗,从面起到预收尘的作用:进入灰斗的气流随后折向上,通过内部装有金属骨架的滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,经提升阀汇集到出风管排出。
除尘器的清灰是逐室轮流进行的,其程序是由控制器根据工艺条件调整确定的。除尘器工作时,随着过滤的不断进行,滤袋外表面的积灰逐渐变多,除尘器的阻力也不断变大,当达到设定值时,清灰控制器发出清灰指令,首先将某个室提升阀关闭,切断该室气路,停止过滤,约2秒钟后,打开脉冲阀,在短时间内喷出0.50.3的高压气体,在清洁室内迅速影胀后涌入滤袋,将滤袋吹胀,变形振动,加上气流的吹力将滤袋外表面的粉尘
清除下来,停留一定时间,粉尘全部落入灰斗后,开启提升阀,使该室恢复过滤。经过一定的时间间隔后,进行下一室的清灰工作,直到各个室清灰
完毕,清灰间隔时间的长短取决于烟气参数、造型的大小等。清灰过程中落入灰斗的粉尘通过螺旋输送机再到卸灰阀排出。
